Датчик воздушного потока LC 013

Главная Каталог Аксессуары

Артикул: 01300.1-00.2

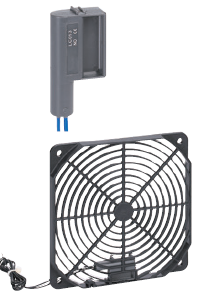

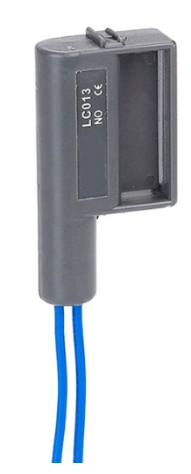

Датчик воздушного потока LC 013

Цена с НДС

3 950 ₽

Наличие

Отсутствует

4-5 недель

По заказу — срок требует уточнения

Добавить в корзину

Описание

Датчик протока воздуха Термостатоф LC013, предназначен для индикации наличия воздушного потока через вентилятор с фильтром или через решетку с фильтром в электрощитах. Сигнал от датчика потока воздуха Термостатоф можно выводить на световой индикатор на электрощите.Датчик воздушного потока Термостатоф (NC/NO) предназначен для индикации потери движения воздуха вентилятором или фильтрующим элементом. Контакт определяет потерю движения воздуха, вызванную неисправностью вентилятора или засорением фильтрующего материала, независимо от направления движения воздуха. Его простое механическое управление делает его эффективной альтернативой электронным системам мониторинга.

Особенности

Механический контакт выключателя
Универсальные области применения
Небольшие размеры
Простота подключения и применения
Датчик потока воздуха для вентиляторов с фильтром и решеток с фильтром

Технические данные

Тип контакта	Геркон
Коммутируемое напряжение	NC: 240В постоянного тока, 240В переменного тока NO: 60В постоянного тока
Макс. ток переключения	NC: DC 500 мА / NO: DC 170 мА
Скорость срабатывания контакта	>2.5 м/с (гистерезис: >1 м/с)
Макс. скорость воздушного потока	50 м/с
Макс. коммутационная способность	10 Вт (резистивная нагрузка)
Макс. влажность воздуха	70% RH (без образования конденсата)
Срок службы	>100 000 циклов
Корпус	Пластик UL94-HB, черный
Температура эксплуатации	от -20°С до +50°С
Тип защиты	IP20

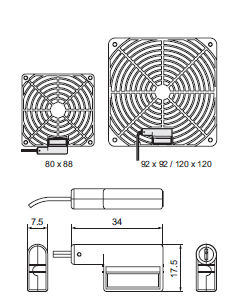

Размеры	34 x 17.5 x 7.5 мм
Вес	5 грамм

Модель	Артикул Термостатоф. (NC)	Артикул Термостатоф. (NO)	Размеры	Вес
LC 013 (без решеки)	01300.0-00.2	01300.1-00.2	34×17.5×7.5mm	5g
LCF 013 (с решеткой)	01301.0-00.2	01301.1-00.2	80×88×10.5mm	20g
LCF 013 (с решеткой)	01302.0-00.2	01302.1-00.2	92×92×10mm	20g
LCF 013 (с решеткой)	01303.0-00.2	01303.1-00.2	120×120×10mm	30g

Документы

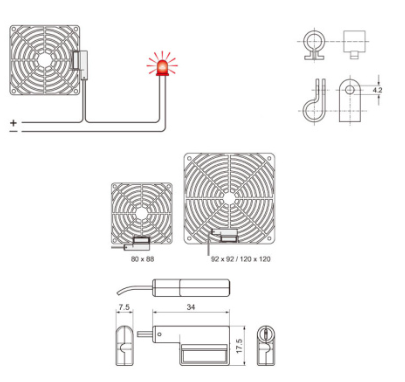

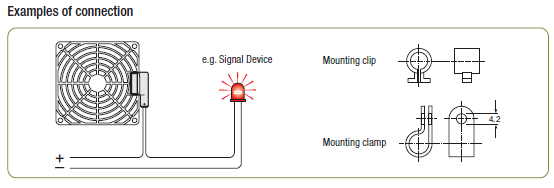

Датчик потока воздуха Термостатоф LC013, предназначен для индикации наличия воздушного потока. LC 013 используется в качестве сигнального контакта для контроля вентиляторов или фильтрации вентиляторов в стационарных, автономных корпусах класса защиты I. Он может быть подключен к системам мониторинга с дистанционным управлением или напрямую подключать устройства сигнализации, такие как светодиоды или сигнальные лампы. Нагрузки, мощность которых превышает указанную коммутационную способность, должны переключаться с помощью реле, например, нашего электронного реле SM 010. Датчик воздушного потока с ЧПУ-контактом замыкается при прекращении движения воздуха, т.е. сигнализирует о неисправности вентилятора (например, красная сигнальная лампа). При работе вентилятора контакт NO замыкается и служит в качестве оптического функционального индикатора (например, зеленая сигнальная лампа).
FLOW SWITCH,10W,240Vdc,LC013,STEGO
Flow switches
Range TBA
Deadband TBA
Configuration, contact TBA
Rating, contact TBA
Voltage, input 240 Vac
Power consumption TBA
Mat, body TBA
Wetted material TBA
Mat, wetted elastomer TBA
Mat, diaphragm TBA
Connection, process TBA
Length, insertion TBA
Pressure, system TBA
Pressure, proof TBA
Temperature, system TBA
Mat, electrical housing TBA
Classification,electrical area TBA
Mounting bracket CLAMP OR CLIP
Type, contact REED / MAGNET
Power rating, switch 10 W
Velocity, airflow 50 m/s (MAXIMUM)
Service life > 100 000 cycles
Mat, casing PLASTIC
Position, fitting BIDIRECTIONAL TAB
PERPENDICULAR TO AIR FLOW
Ingress protection IP20
Dimension 34 x 17.5 x 7.5 mm
Reference FS1:3, FS7
For fan
Manufacturer STEGO ELEKTROTECHNIK
Manufacturer Part Number LC013
