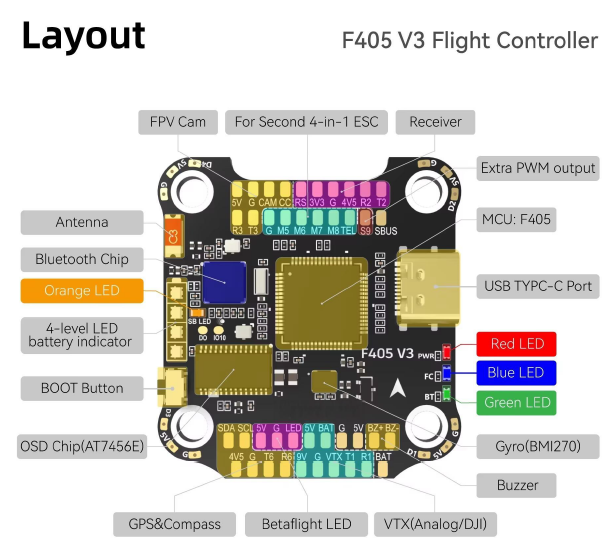

Микроконтроллер

STM32F405

lMU(гироскоп)

BMI270

Тип порта USB

Type-C

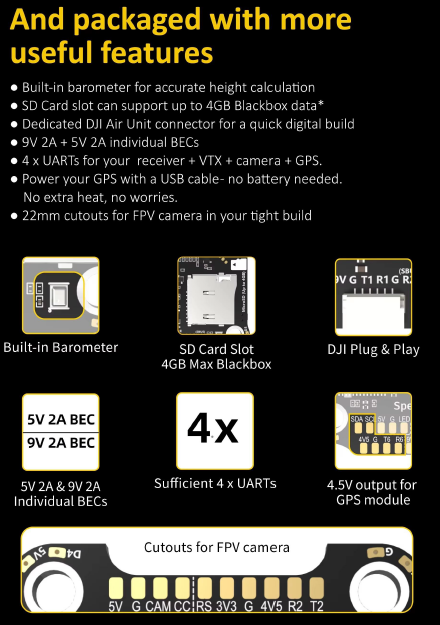

Барометр

встроенный

Экранный чип

AT7456E chip

BLE Bluetooth

Не поддерживается

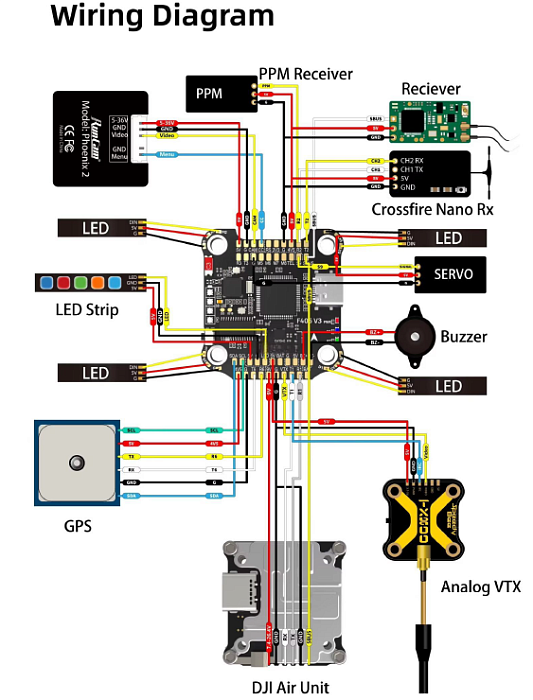

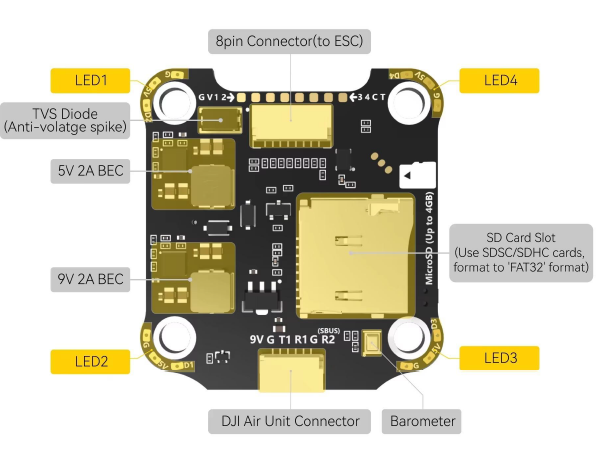

Способ подключения воздушного блока DJI

Поддерживаются два способа: 6-контактный разъем или прямая пайка.

Слот для карт microSD Blackbox

Панель управления камерой BetaFlight

Поддерживаемый. Пожалуйста, используйте карты памяти SDSC/SDHC microSD емкостью 4 ГБ, они должны быть отформатированы в формате FAT16/FAT32. Не используйте карты SDXC. Примечание: Betaflight может распознавать не более 4 ГБ.

Да (накладка CC на лицевой стороне)

Входной сигнал датчика тока

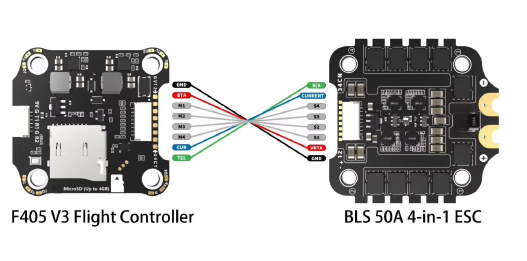

Поддерживаемый. Для SpeedyBee BLS SOA ESC, пожалуйста, установите масштаб = 386 и смещение = 0.

Потребляемая мощность

3S - 6S Lipo (через контакты G, BAT/контактные площадки от 8-контактного разъема или 8-контактные площадки с нижней стороны)

5V Output

9V Output

9 групп выходов SV, четыре панели +5 В и 1 панель BZ+ (используется для зуммера) на лицевой стороне, а также 4 светодиодных панели 5 В. Общая токовая нагрузка составляет 2 А.

2 группы выходов по 9 В, одна панель +9 В на лицевой стороне, а другая подключена к разъему на нижней стороне. Общая токовая нагрузка составляет 2 А.

3.3V Output

Поддерживаемый. Предназначен для приемников с напряжением питания 3,3 В. Нагрузка по току до 500 мА.

4.5V Output

Поддерживаемый. Предназначен для использования с приемником и GPS-модулем, даже если питание FC осуществляется через USB-порт. Нагрузка по току до 1 А.

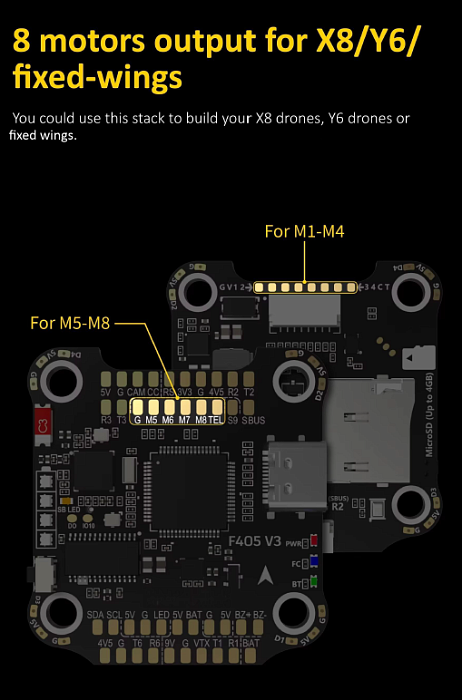

Сигнал ESC

M1 - M4 на нижней стороне и M5-M8 на лицевой стороне.

UART (пользовательский интерфейс)

5 комплектов (UART1, UART2, UART3, UART4 (для телеметрии ESC), UART6)

UART для телеметрии ESC

R4(UART4)

l2C (англ.)

Поддерживаемый. Накладки SDA и SCL на лицевой стороне. Используется для магнитометра, гидролокатора и т.д.

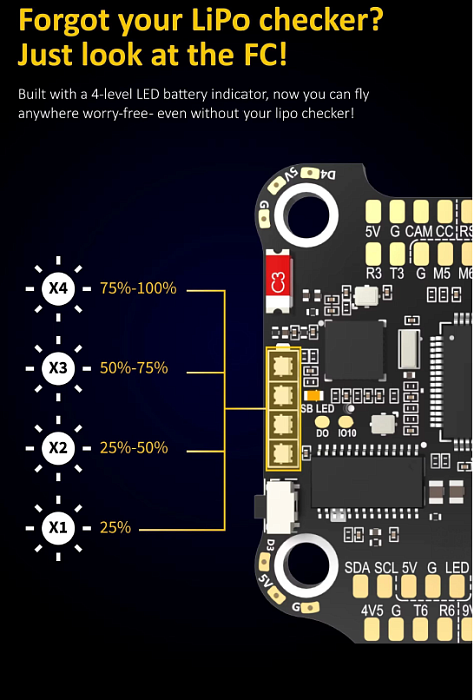

Traditional Betaflight LED Pad

Поддерживаемый. 5V, G и светодиодные накладки в нижней части лицевой стороны. Используется для светодиода WS2812, управляемого встроенным ПО Betaflight.

Зуммер

BZ+ и BZ- накладки, используемые для зуммера SV

Кнопка ЗАГРУЗКИ

Вход RSSI

Поддерживаемый.

[A]. Нажмите и удерживайте кнопку загрузки и одновременно включите FC, чтобы FC перешел в режим DFU, это необходимо для перепрошивки встроенного ПО при сбое FC.

[B]. Когда FC включен и находится в режиме ожидания, кнопка ЗАГРУЗКИ может использоваться для управления светодиодными лентами, подключенными к разъемам LED1-LED4 на нижней стороне. По умолчанию для переключения режима отображения светодиодов на дисплее необходимо кратковременно нажать кнопку ЗАГРУЗКИ. Нажмите и удерживайте кнопку загрузки, чтобы переключиться между режимами SpeedyBee-LED и BF-LED. В режиме BF-LED все полосы LED1-LED4 будут управляться встроенным ПО Betaflight.

Поддерживаемый. На лицевой стороне обозначен как RS.

Умный порт

Не поддерживается

Поддерживаемое встроенное по контроллера полета

Целевое имя встроенного ПО

BetaFIight(Default), EMUFlight, INAV

SPEEDYBEEF405V3

Монтаж

30,5 x 30,5 мм (диаметр отверстия 4 мм)

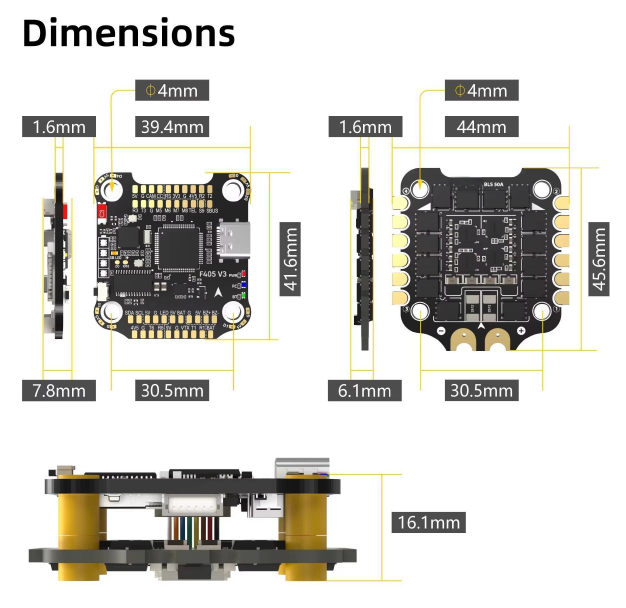

Размеры

41.6(L) x 39.4(W) x 7.8(H)mm

Вес

9.6g
