Щитовые термостаты Термостатоф (аналог Finder) — универсальное регулирование температуры в электрощите

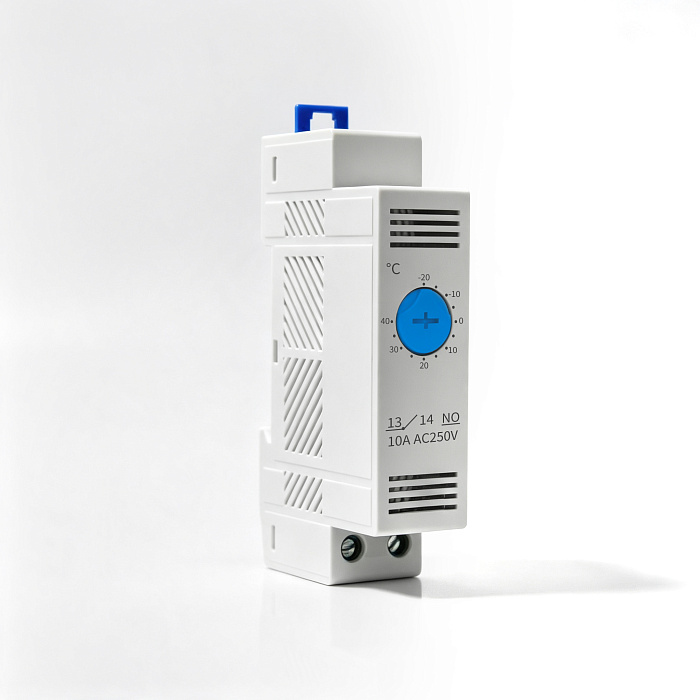

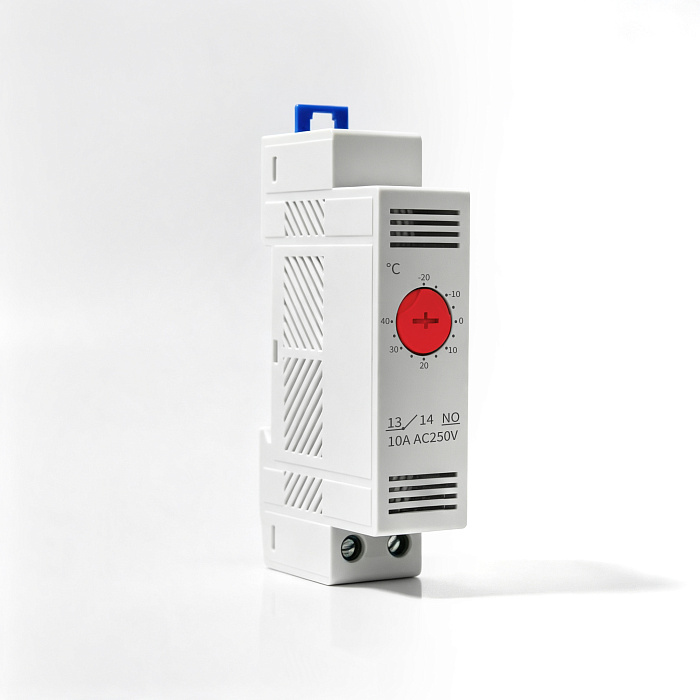

Щитовые термостаты Термостатоф — это компактные и надёжные регуляторы температуры для электротехнических шкафов. Заменяют аналоги Finder и закрывают обе задачи управления климатом в шкафу: управление нагревателями (NC) и вентиляторами с фильтром (NO).

Главное преимущество — расширенный температурный диапазон от −10−10 до +80+80^{\circ}\text{C}). Теперь не нужно подбирать разные термостаты под разные сценарии — один прибор работает во всём диапазоне и подходит для всех случаев регулирования.

Почему это удобно:

• Один прибор вместо нескольких. Универсальный диапазон −10…+80∘C−10…+80∘
  C позволяет использовать один и тот же термостат и для нагревателей, и для вентиляторов — меньше номенклатуры на складе и в проекте.
• Экономия места на DIN‑рейке. Толщина корпуса — всего 17 мм. В тесном электрощите каждый миллиметр на счету: термостат занимает минимум места и оставляет пространство для другого оборудования.
• Совместимость. Термостаты Термостатоф разработаны как прямой аналог Finder — по габаритам, характеристикам и схеме подключения. Замена происходит без доработки проекта.

Исполнения:

Модель Контакты Диапазон регулирования Назначение 01120.0‑00.2 NC (нормально‑замкнутый) −10…+80∘C−10…+80∘
C Управление нагревателями 01121.0‑00.2 NO (нормально‑разомкнутый) −10…+80∘C−10…+80∘
C Управление вентиляторами с фильтром

Как выбрать:

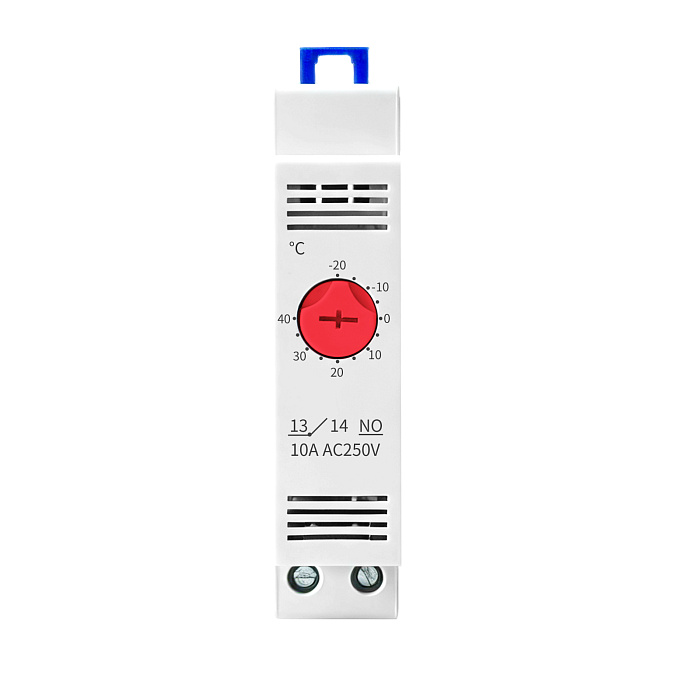

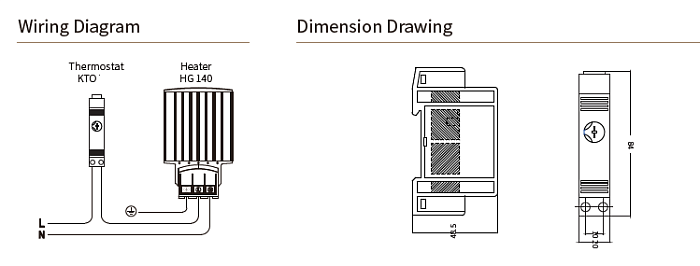

• NC (нормально‑замкнутый) — контакты замкнуты при температуре ниже уставки и размыкаются при нагреве. Применяется для управления нагревателями: включает нагрев, когда температура падает, и отключает при достижении заданного значения.

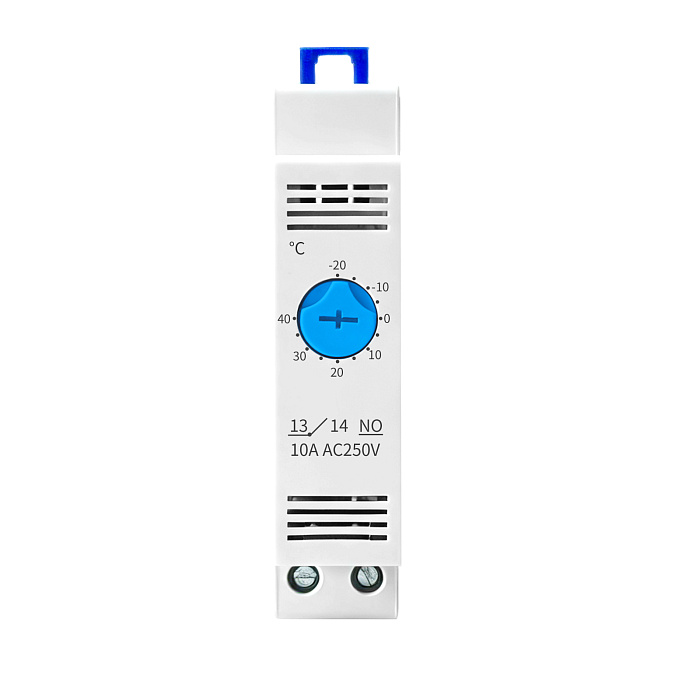

• NO (нормально‑разомкнутый) — контакты разомкнуты при температуре ниже уставки и замыкаются при нагреве. Применяется для управления вентиляторами: включает вентиляцию, когда температура растёт, и отключает при охлаждении.

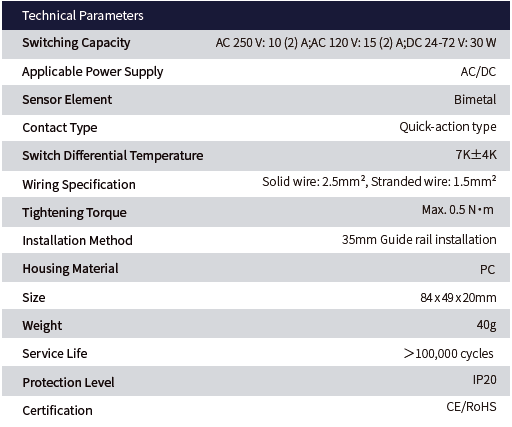

Разница температур переключателя  7K±4K Чувствительный элемент   биметалл Тип контакта  защелкивающийся контакт Срок службы  > 100 000 циклов Макс. коммутационная способность  250 В переменного тока, 10 (2) А / 120 В переменного тока, 15 (2) А, 30 Вт постоянного тока при 24-72 В постоянного тока Макс. пусковой ток    Переменный ток 16A в течение 10 сек. Подключение   2-полюсная клемма, максимальный момент зажима 0,5 Нм: жесткий провод 2,5 мм2 (AWG 14) многожильный провод1 1,5 мм2 (AWG 16) Монтаж   зажим для DIN-рейки 35 мм, EN 60715 Корпус   пластик в соответствии с UL94 V-0, светло-серый Размеры   84 x 49 x 20mm Вес   около 40 г Рабочая температура / Температура хранения    От -45 до + 80 ° C  Влажность при эксплуатации / хранении    макс. Относительная влажность 90% (без конденсации) Тип защиты    IP20
